BEHAbelt FZ03/1 & EErgo Z

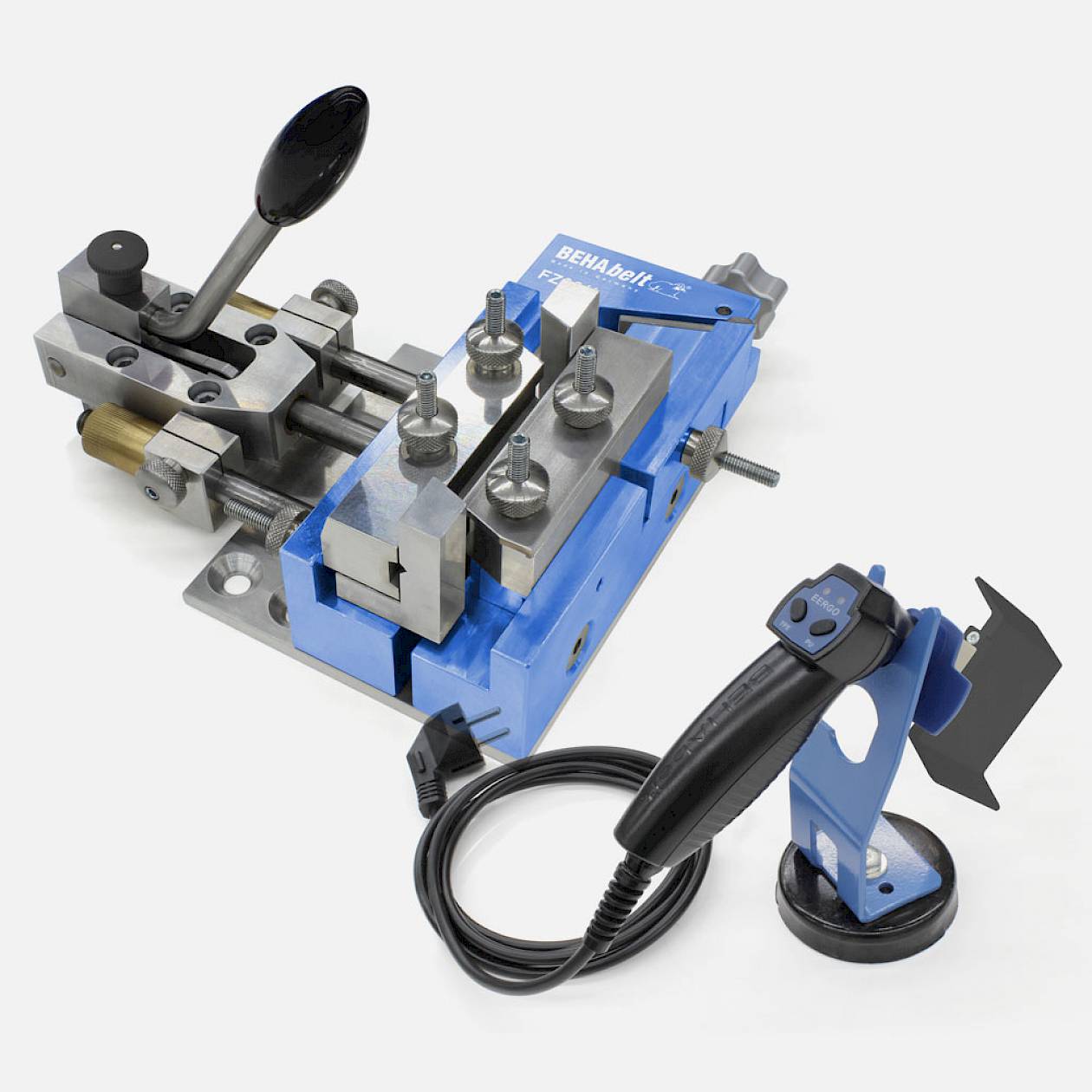

Überlappschweiß-Set mit Z-Spiegel

Kompakte Führungseinheit für Überlappverschweißungen mittels Z-Spiegel mit radialem und axialem Anpressdruck



FZ03-1-1

Produkteigenschaften FZ03/1

  • Professionelle und einfach bedienbare Führungszange zur Überlappschweißung von zugträgerverstärkten Profilen.
  • Komplett werkzeuglose Einstellung der Schweißposition für die Verschweißung mit Z-Spiegel
  • Gleichmäßiger Anpressdruck über die komplette Schweißfläche des Profils für eine einwandfreie Schweißqualität
  • Anwendungsbereich für Rundriemen von 6-20mm und für Keilriemen von 6x4mm bis 32x20mm.
  • Sichere Handhabung mit hoher Wiederholgenauigkeit der Schweißposition dank Kniehebel.
  • Lieferumfang inklusive Montageoption mit Tischbefestigung und Schraubstock. Einzigartiger
  • Anpressdruck in radialer und axialer Ausrichtung!

Produkteigenschaften EErgo-Z

  • Robuster, glasfaserverstärkter und ergonomischer Handgriff.
  • Spezieller Z-Spiegel für die Überlappverschweißung mit der Führungszange FZ03/1.
  • Korrekte Temperatureinstellung dank vordefinierten Tasten pro Schweißmaterial
    (PU 280 °C / Polyester 240 °C)
  • Präzise und stabile Temperaturregelung zur Vermeidung von Temperaturschwankungen bei unterschiedlichen Schweißbedingungen
  • Kein Anhaften von PU- und TPE-Material dank teflonbeschichtetem Schweißspiegel
  • Passender magnetischer Ablageständer zur sicheren Ablage des Schweißspiegels auch bei Verschweißungen in der Anlage

Funktionsprinzip

FZ03-1 Ausrichtung

Klemmstücke für FZ03/1

Bitte beachten Sie, dass jedes Riemenprofil einen passenden Satz Klemmstücke benötigt. Wählen Sie bitte daher die passenden Klemmstücke für die benötigte Profilgeometrie. Auf Anfrage fertigen wir auch Klemmstücke für Sonderprofile.

Klemmstuecke Rundriemen

Rundriemen

KLEMMSTÜCK FÜR FZ03/1 Ø 6,0 mm FBWKS1R060
KLEMMSTÜCK FÜR FZ03/1 Ø 6,3 mm FBWKS1R063
KLEMMSTÜCK FÜR FZ03/1 Ø 7,0 mm FBWKS1R070
KLEMMSTÜCK FÜR FZ03/1 Ø 7,9 mm FBWKS1R079
KLEMMSTÜCK FÜR FZ03/1 Ø 8,0 mm FBWKS1R080
KLEMMSTÜCK FÜR FZ03/1 Ø 9,5 mm FBWKS1R095
KLEMMSTÜCK FÜR FZ03/1 Ø 10,0 mm FBWKS1R100
KLEMMSTÜCK FÜR FZ03/1 Ø 12,0 mm FBWKS1R120
KLEMMSTÜCK FÜR FZ03/1 Ø 12,5 mm FBWKS1R125
KLEMMSTÜCK FÜR FZ03/1 Ø 12,7 mm FBWKS1R127
KLEMMSTÜCK FÜR FZ03/1 Ø 13,0 mm FBWKS1R130
KLEMMSTÜCK FÜR FZ03/1 Ø 14,0 mm FBWKS1R140
KLEMMSTÜCK FÜR FZ03/1 Ø 14,3 mm FBWKS1R143
KLEMMSTÜCK FÜR FZ03/1 Ø 15,0 mm FBWKS1R150
KLEMMSTÜCK FÜR FZ03/1 Ø 15,9 mm FBWKS1R159
KLEMMSTÜCK FÜR FZ03/1 Ø 17,0 mm FBWKS1R170
KLEMMSTÜCK FÜR FZ03/1 Ø 18,0 mm FBWKS1R180
KLEMMSTÜCK FÜR FZ03/1 Ø 19,0 mm FBWKS1R190
KLEMMSTÜCK FÜR FZ03/1 Ø 20,0 mm FBWKS1R200

Keilriemen

KLEMMSTÜCK FÜR FZ03/1 (M) 8×5 mm FBWKS1K8
KLEMMSTÜCK FÜR FZ03/1 (Z) 10×6 mm FBWKS1K10
KLEMMSTÜCK FÜR FZ03/1 (A) 13×8 mm FBWKS1K13
KLEMMSTÜCK FÜR FZ03/1 (B) 17×11 mm FBWKS1K17
RS SPANNBACKEN KEILPROFIL (B) 17x11mm FBWSBK17
KLEMMSTÜCK FÜR FZ03/1 (C) 22×14 mm FBWKS1K22
KLEMMSTÜCK FÜR FZ03/1 (D) 32×20 mm FBWKS1K32

Im oberen Einsatz der Transporttasche befinden sich eine allgemein nutzbare Aussparung, Platz für den Seitenschneider SE02 und Freifächer für 9 optionale Klemmstückpaare.

Stabile Transporttasche für das Überlappschweiß-Set FZ03/1.

FZ03-1-Kompletter-Koffer

Lieferumfang

Fuehrungseinheit-FZ03-1

1 St. Führungseinheit FZ03/1

EErgo-Z

1 St. EErgo-Z

Ablagestaender-mit-Magnetfuss-EErgo

1 St. Ablageständer mit Magnetfuß für EErgo

AS04

1 St. AS04

SE02

1 St. SE02

Spannbackensatz Ihrer Wahl

1 Spannbackensatz Ihrer Wahl

Tischbefestigung-FZ03-1

1 St. Tischbefestigung für FZ03/1

Transporttasche

1 St. Transporttasche
